Shelly Plus Add-on-sensorport

Når Shelly Plus-tillegget legges til Shelly Plus-enheten, må det aktiveres i appen, hvoretter det er mulig å aktivere sensorene du har koblet til enheten.

Merk: Installasjonen må kun utføres av en autorisert elektriker.

Støttede enheter:

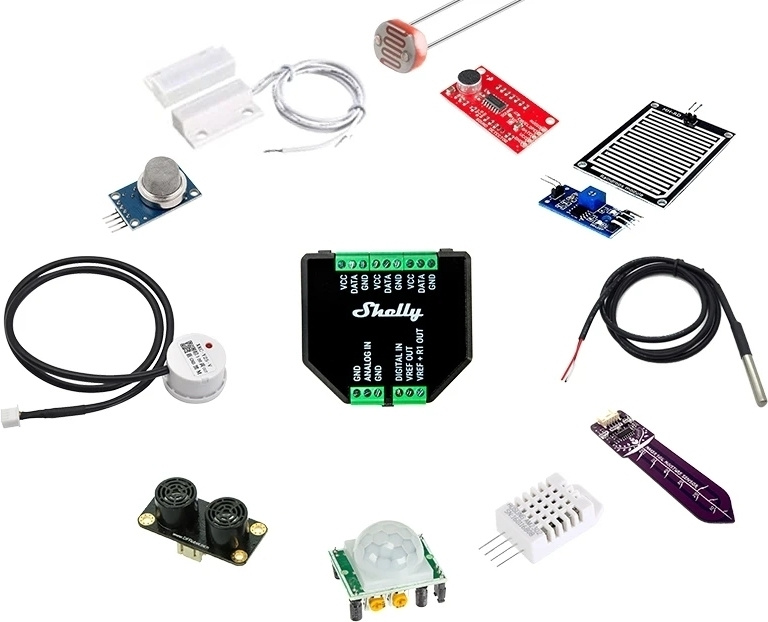

• 5 x DS18B20
• 1 x DHT22
• NTC-motstander med en nominell motstand på 10 kΩ og β=4000 K
• Lyssensorer
• PIR-sensorer
• Jordfuktighetssensorer
• Ultralyd-nærhetssensorer
• Kapasitive væskenivåsensorer
• Lydsensorer
• Andre analoge sensorer med 0–10 V utgangsspenning

Eksempler på bruk:

• Reed-bryter: Legg til en reed-bryter i Plus Add On-enheten for å overvåke garasjedørens åpen/lukket-posisjon. Anbefales sammen med Shelly Plus 1.
• Væskenivåsensor: Legg til en væskenivåsensor i Plus Add On-enheten for å overvåke vannstanden i bassenget eller akvariet ditt. Anbefales sammen med Shelly Plus 1 eller Plus 1PM.
• Oppvarming: Legg til to DS18B20-temperatursensorer og mål utgangs- og returvarmetemperaturen.
• Vind: Takket være vindsensoren kan markisen trekkes inn automatisk når det blåser for mye. Anbefales sammen med Shelly Plus 2PM.
• Jordfuktighet: Legg til en jordfuktighetssensor slik at vanningssystemet kan starte automatisk når jorden er for tørr. Anbefales sammen med Shelly Plus 1.

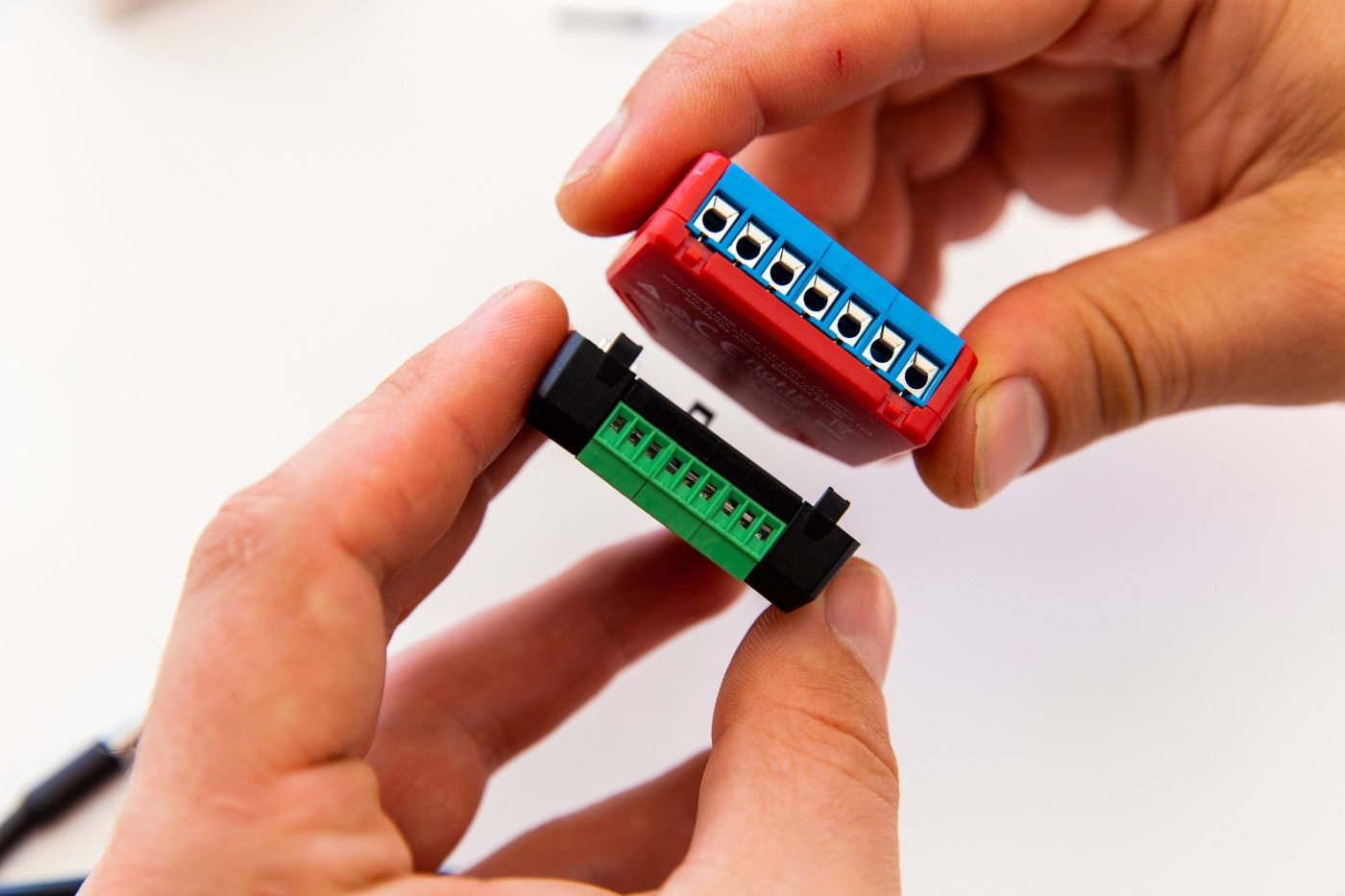

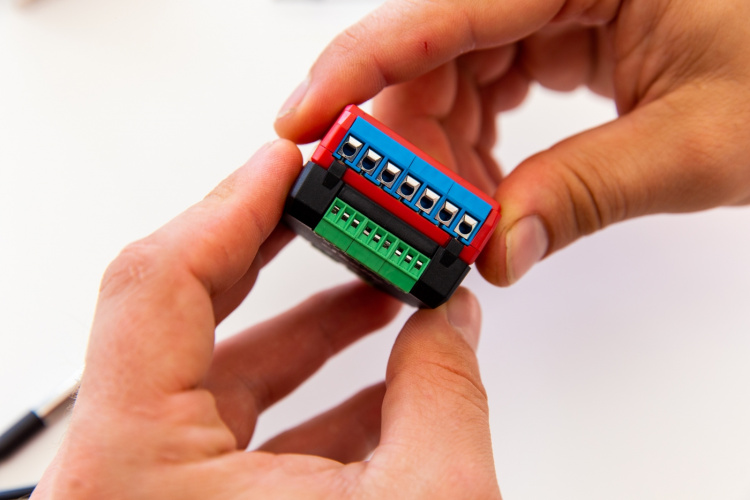

Shelly Plus Add-on fungerer ikke som en frittstående enhet. Enheten må kobles til en hvilken som helst Shelly Plus-enhet, noe som utvider funksjonaliteten til Shelly Plus-enheten. Shelly Plus-tilleggsmodulen trenger ikke kobles til Shelly Plus-enheten, da den er utstyrt med kontakter som kobles automatisk til Shelly Plus-enheten. De to enhetene er galvanisk adskilt fra hverandre.

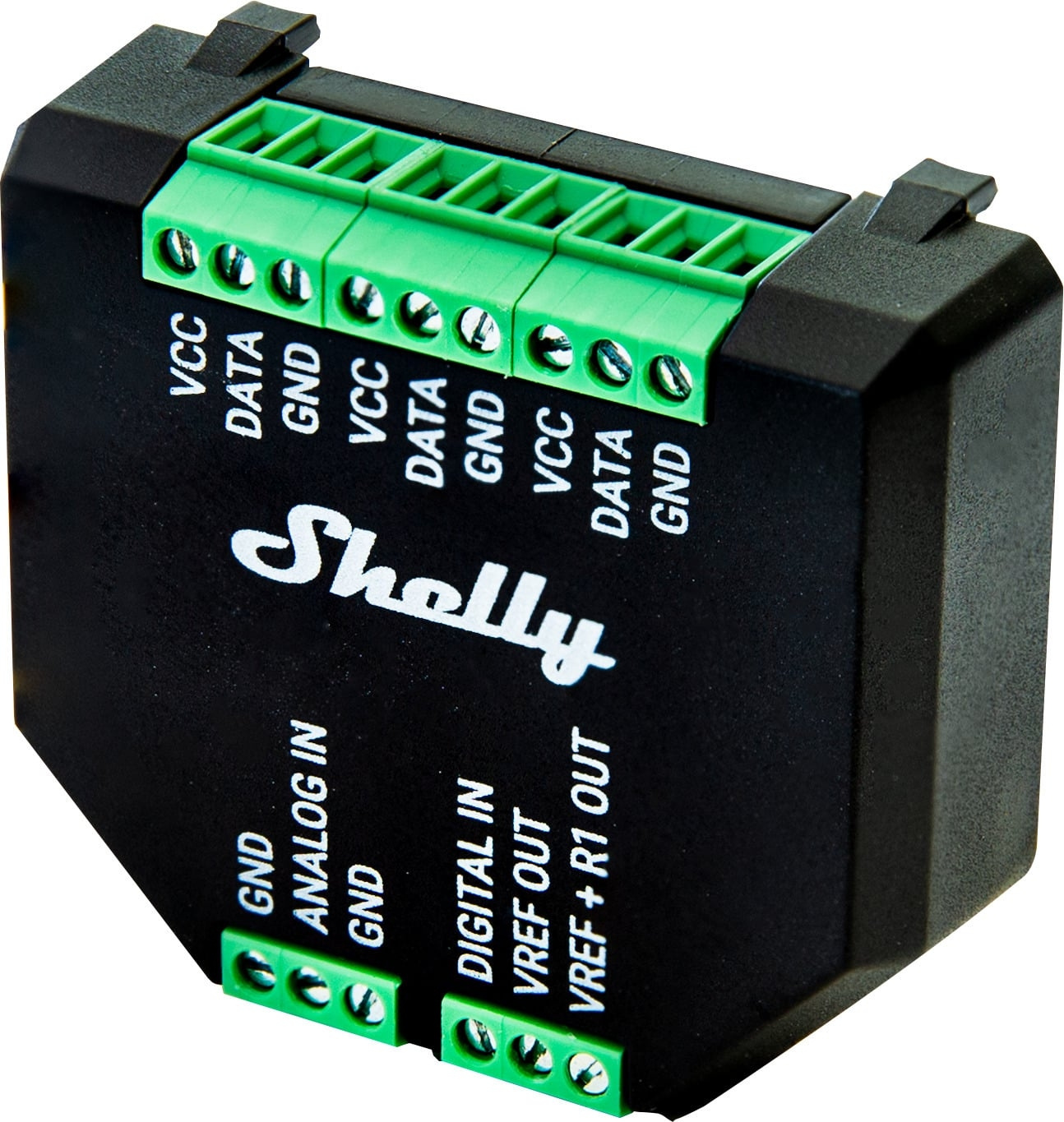

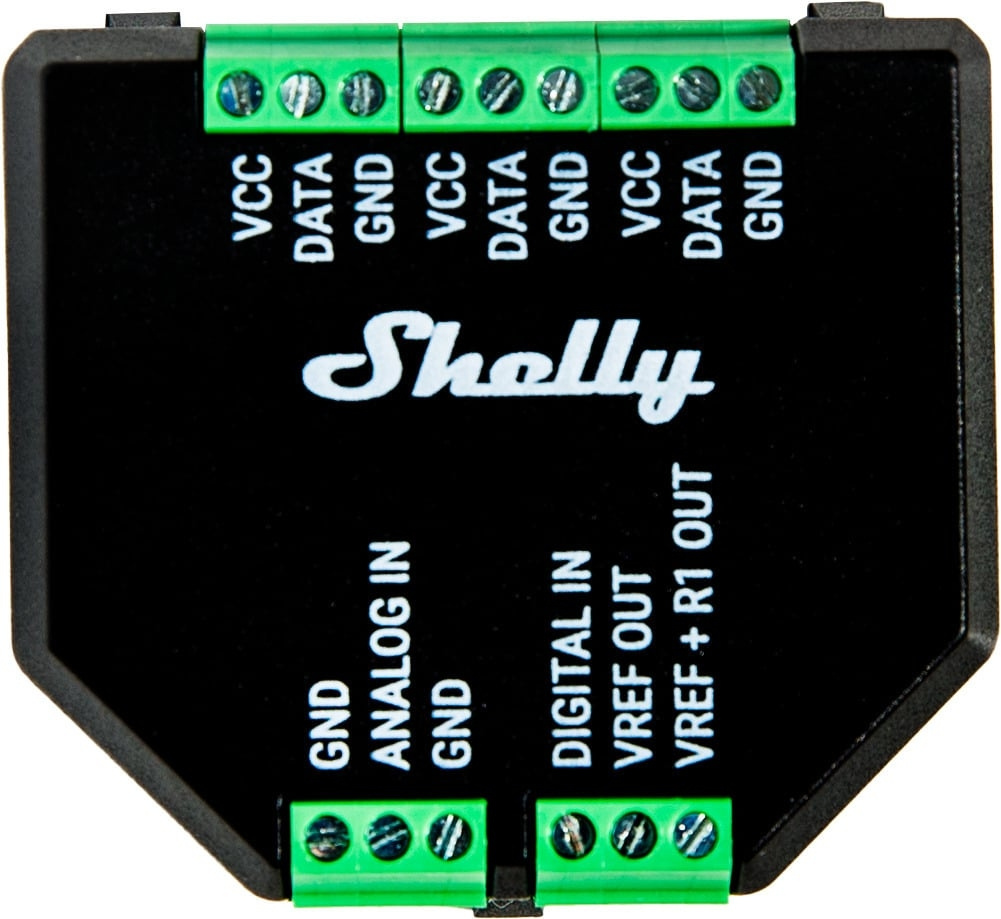

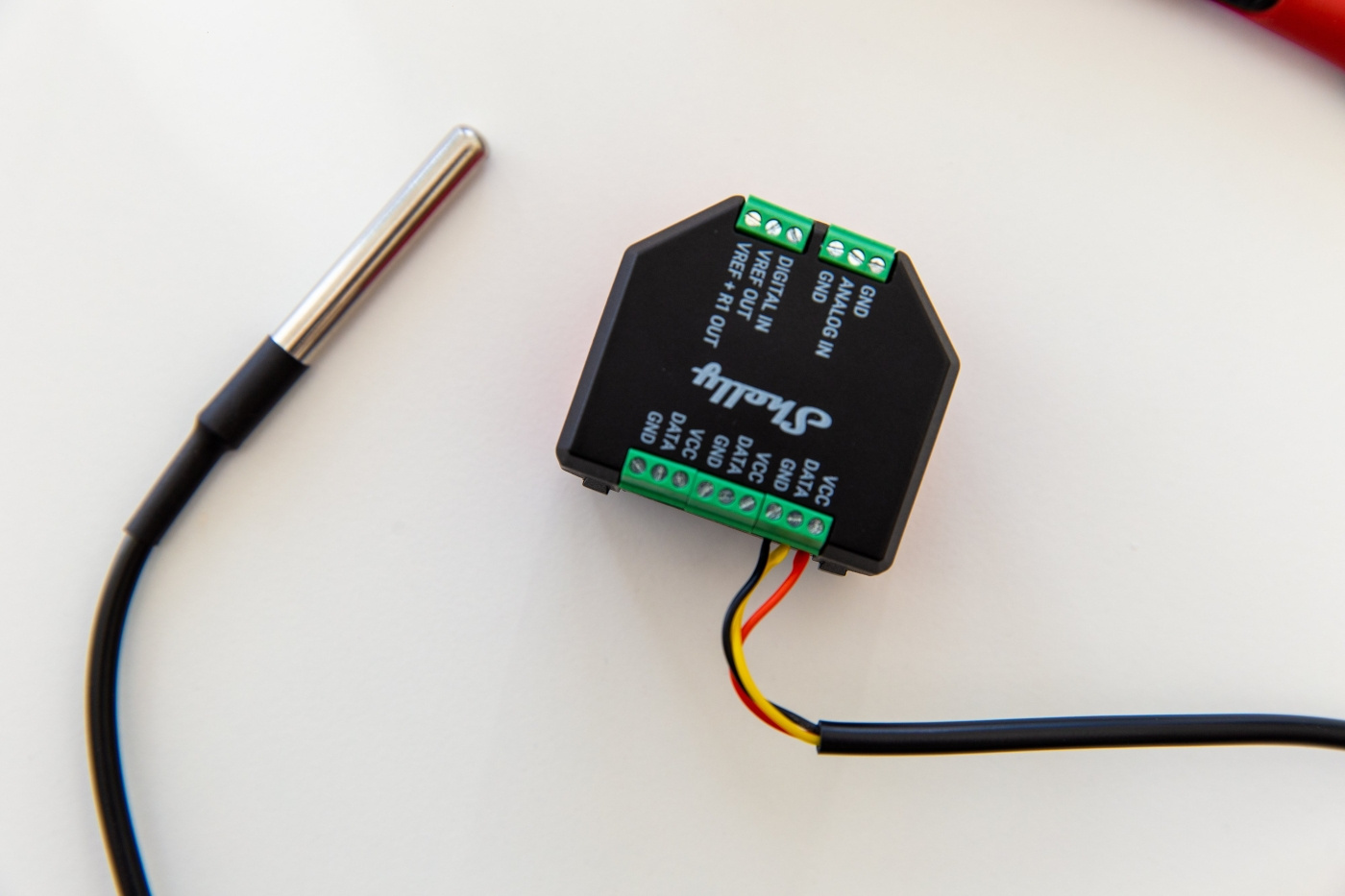

Enhetens tilkoblinger:

• Innganger: 1 analog inngang, 1 digital inngang
• Utgang: 1 referansespenningsutgang, 1 referansespenning via utgangen til trekkmotstanden, 2 jordingskontakter*
• 1-leders tilkobling: 3 sensorstrømforsyningsutganger (koblet til samme PCB-bane), 3 sensordatakontakter (koblet til samme PCB-bane), 3 jordingskontakter*

* Koblet til samme jordingslag på kretskortet.

Funksjoner:

• Modell: Shelly Plus Add-on
• Driftsspenning (DC): 3,3 V (fra Shelly-enheten)
• Strømforbruk: ≪ 0,5 W (uten sensorer)
• VCC maksimal strøm: 10 mA
• VREF utgangs maksimal strøm: 1 mA
• VREF+R1 utgangsmodstand: 10 kΩ
• Digital inngang: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / innstilling kan endres i innstillingene
• Driftstemperatur: -20 ºC til +40 ºC, kun for innendørs bruk
• Mål: 37 x 42 x 15 mm
• Vekt: 105 g

• SensortilkoblingShelly-enheter
• Mange muligheter
• Koble til analoge/digitale sensorer
